Podwaliny tarasowe

Podwaliny tarasowe: rozwiązania pod systemy HST i PSK

Podwaliny tarasowe to systemowe elementy termoizolacyjne stosowane pod konstrukcjami drzwi tarasowych HST oraz PSK. Ich zadaniem jest zapewnienie stabilnego podparcia konstrukcji, przeniesienie obciążeń oraz zachowanie ciągłości izolacji termicznej w strefie dolnego złącza.

Ze względu na duże gabaryty, ciężar oraz specyfikę pracy systemów przesuwnych, podwaliny tarasowe wymagają indywidualnego projektowania pod konkretny system stolarki i warunki inwestycji.

Różnice pomiędzy systemami HST i PSK

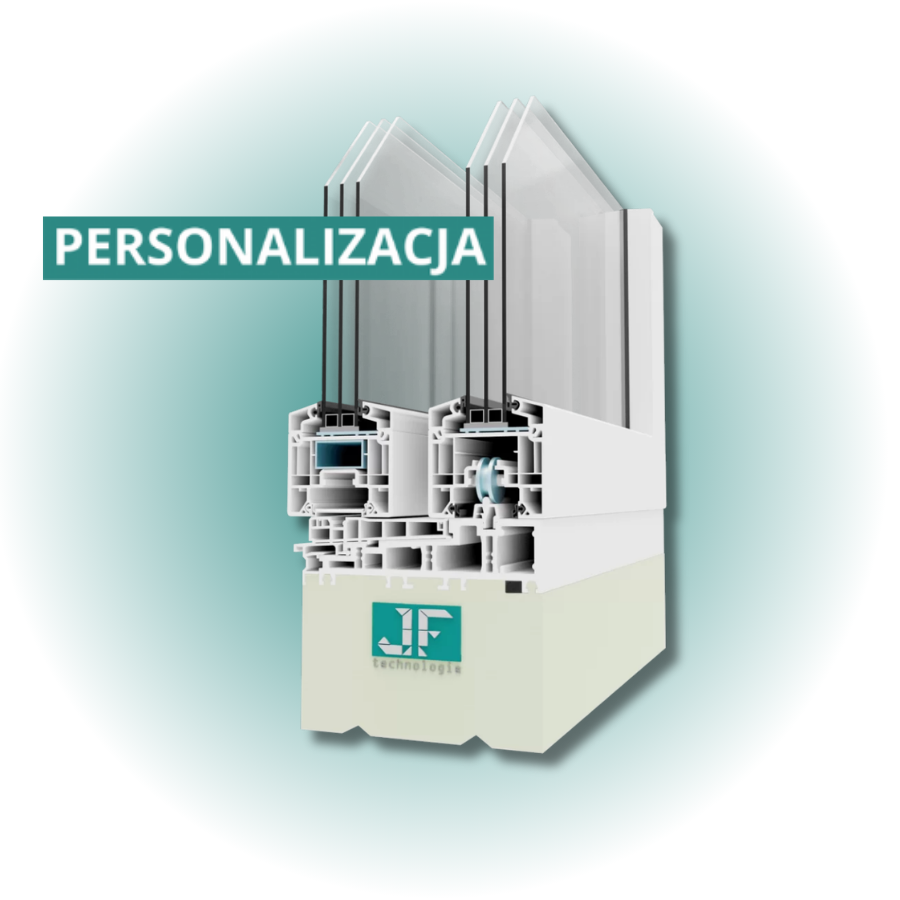

HST

Drzwi podnoszono-przesuwne HST charakteryzują się bardzo dużymi gabarytami oraz dużym ciężarem skrzydeł. W trakcie użytkowania występują dodatkowe przeciążenia wynikające z ruchu i przesuwania konstrukcji.

W rozwiązaniach termoizolacyjnych dla HST kluczowe znaczenie mają:

✔ odpowiedni liniowy udźwig podwaliny
✔ właściwe rozmieszczenie punktów podparcia
✔ stabilność pod szynami jezdnymi systemu
✔ ograniczenie odkształceń w długim okresie użytkowania

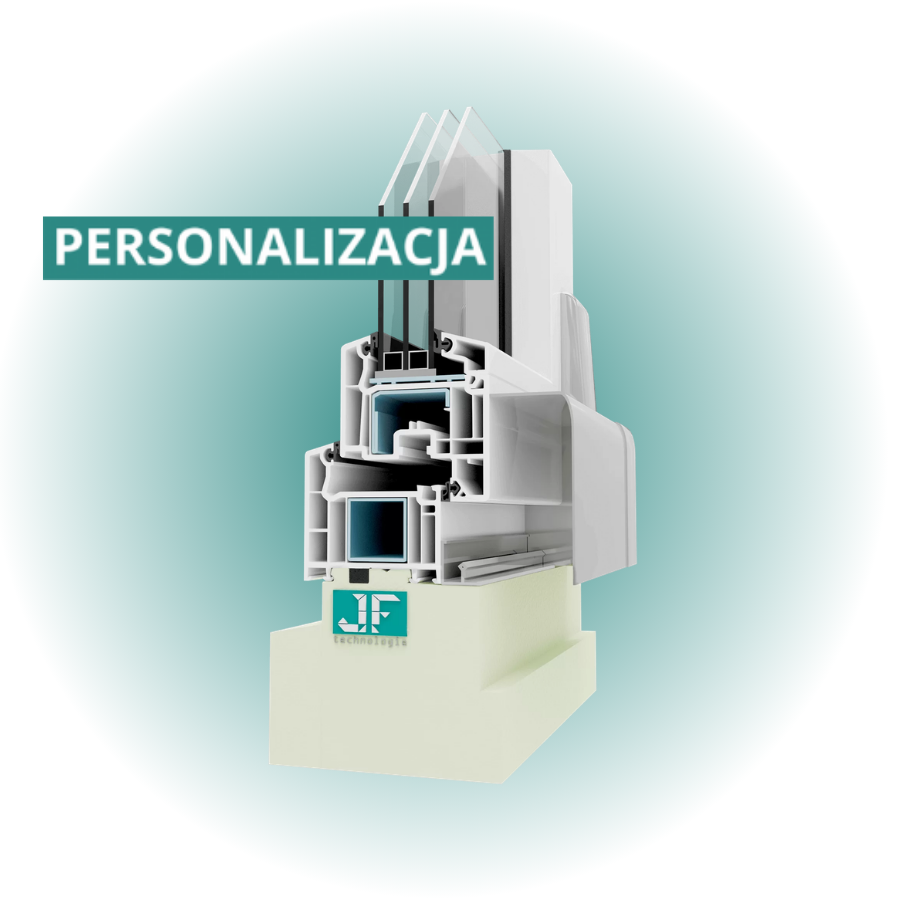

PSK

Systemy uchylno-przesuwne PSK posiadają inną charakterystykę pracy oraz inne rozłożenie obciążeń niż konstrukcje HST.

W przypadku PSK szczególne znaczenie ma:

✔ odpowiednie podparcie szyny prowadzącej
✔ zachowanie stabilności pod systemem jezdnym
✔ ciągłość izolacji w strefie montażowej
✔ prawidłowe przeniesienie obciążeń użytkowych

Funkcja podwaliny tarasowej

✔ eliminacja mostków termicznych w strefie drzwi tarasowych
✔ stabilne podparcie ciężkiej stolarki przesuwnej
✔ przenoszenie obciążeń użytkowych i dynamicznych
✔ ograniczenie ryzyka odkształceń systemu progowego
✔ poprawa szczelności połączenia stolarki z konstrukcją budynku

Indywidualne projektowanie

Podwaliny tarasowe JF Technologie projektowane są indywidualnie pod konkretny system HST lub PSK. W procesie doboru uwzględniane są:

✔ gabaryty konstrukcji
✔ ciężar stolarki
✔ rodzaj systemu przesuwnego
✔ rozmieszczenie punktów podparcia
✔ liniowy udźwig rozwiązania
✔ przeciążenia wynikające z pracy skrzydeł przesuwnych
✔ warunki montażowe inwestycji

Zasada doboru materiału

Dobór materiału podwaliny zależy od obciążeń, parametrów konstrukcji oraz wymagań izolacyjnych inwestycji. Rozwiązania wykonywane są z surowców: XPS 300 kPa, XPS 700 kPa, Forte Sill oraz Pur Sill.

Dla kogo

✔ producenci stolarki tarasowej
✔ firmy montażowe
✔ wykonawcy inwestycji budowlanych
✔ inwestycje energooszczędne i nowoczesne przeszklenia

Każda podwalina tarasowa projektowana jest indywidualnie pod konkretny system stolarki oraz warunki pracy konstrukcji.

Pełna oferta, warianty i konfiguracje dostępne są po zalogowaniu do platformy B2B.

W przypadku pojedynczych zamówień lub zakupów detalicznych możesz skorzystać również z naszego sklepu JF Technologie.
